CNC závitníky jsou nástroje určené k vytváření přesných otvorů v různých materiálech, od kovů a plastů až po kompozity. Navrhování dokonalých CNC závitníků ve společnosti Baucor začíná důkladným pochopením požadavků aplikace, včetně materiálu, který má být závitován, požadované velikosti a typu závitu a provozních omezení, jako je rychlost, rychlost posuvu a použití chladicí kapaliny. Komplexní analýza těchto faktorů a výzkum průmyslových standardů a konkurenceschopnosti nástroje je zásadní pro optimalizaci výkonu nástroje a řešení problémů.

V Baucoru si spolupráce vážíme. Naše rozsáhlé odborné znalosti a přístup založený na spolupráci zajišťují, že vám pomůžeme v každé fázi procesu návrhu, od počátečního výzkumu až po výběr materiálu a možnosti finální úpravy. Náš závazek kvality zajišťuje, že vaše závitořezné nástroje jsou optimalizovány pro přesnost, dlouhou životnost a efektivitu.

3. Design flétny:
Geometrie drážky je rozhodující pro kontrolu třísek a průtok chladicí kapaliny. Spirálové drážky účinně odvádějí třísky ve slepých otvorech, zatímco přímé drážky jsou upřednostňovány pro krátkou, kontrolovanou tvorbu třísek v materiálech, jako je litina.

4. Špičková konfigurace:
Geometrie břitu výrazně ovlivňuje kvalitu závitu a životnost nástroje. Například spodní závitníky s krátkými zkosenými hranami vytvářejí závity blízko dna díry, zatímco kuželové závitníky s dlouhým náběhem jsou ideální pro hladké zavádění závitů.

5. Konstrukce jádra:
Tloušťka jádra zajišťuje pevnost a tuhost závitníku a zabraňuje zlomení při řezání závitu.

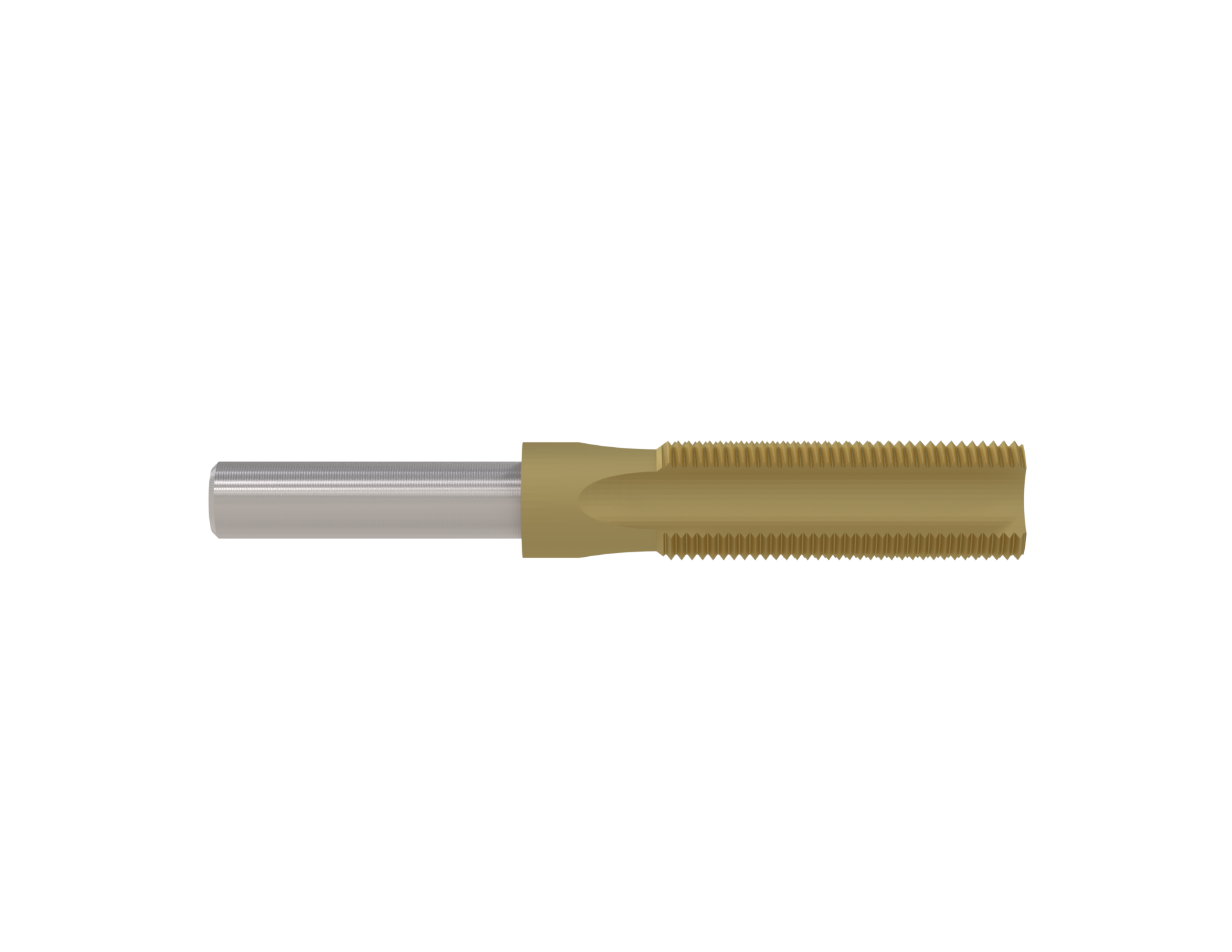

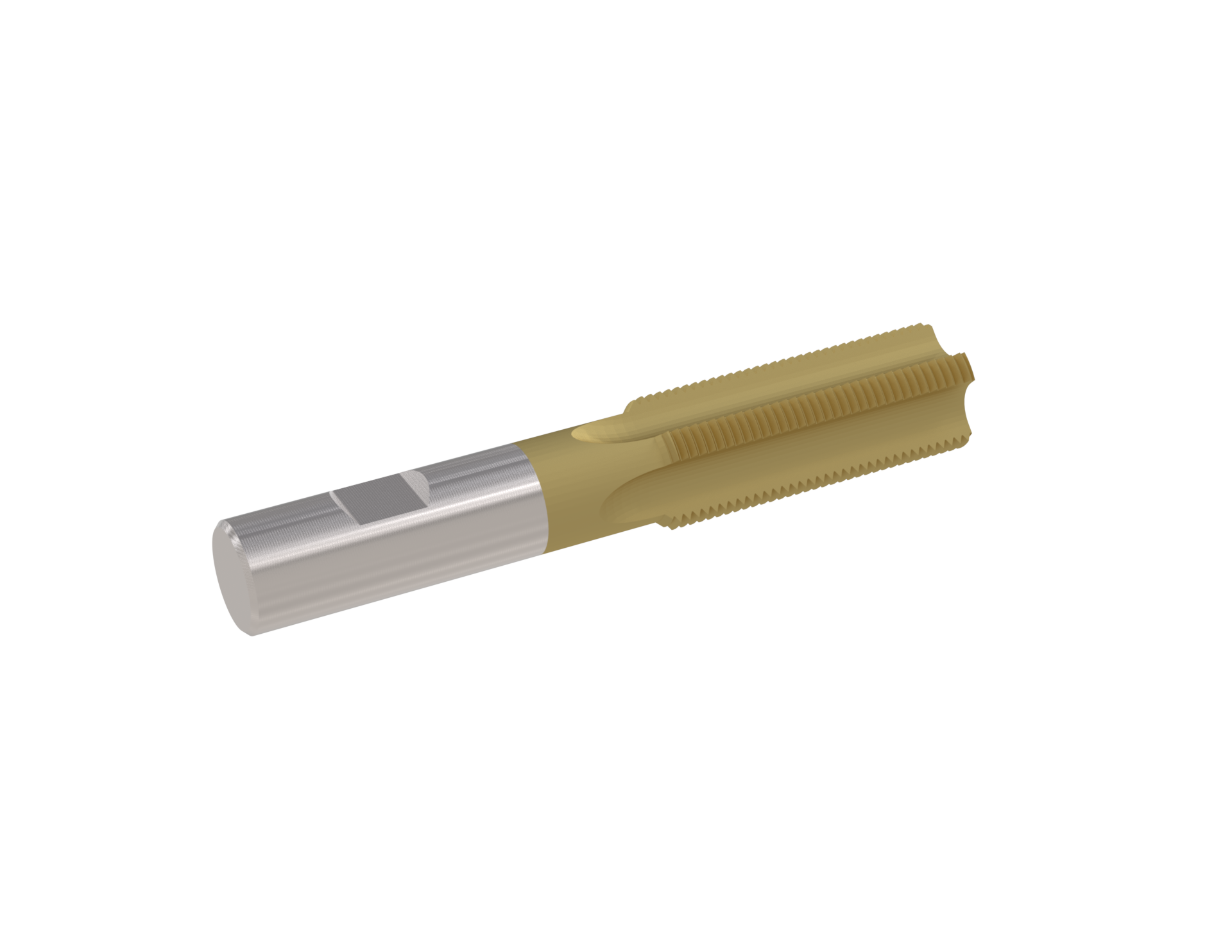

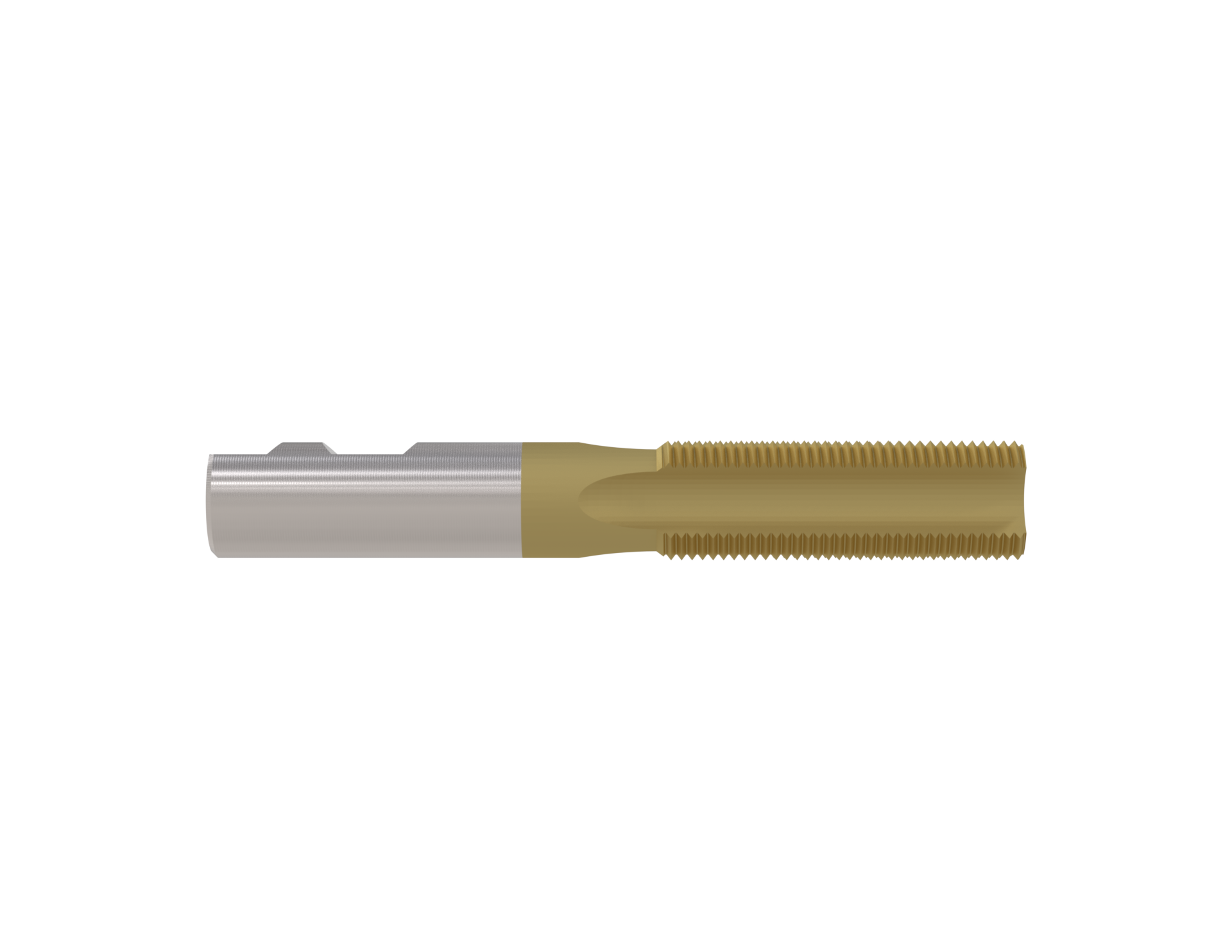

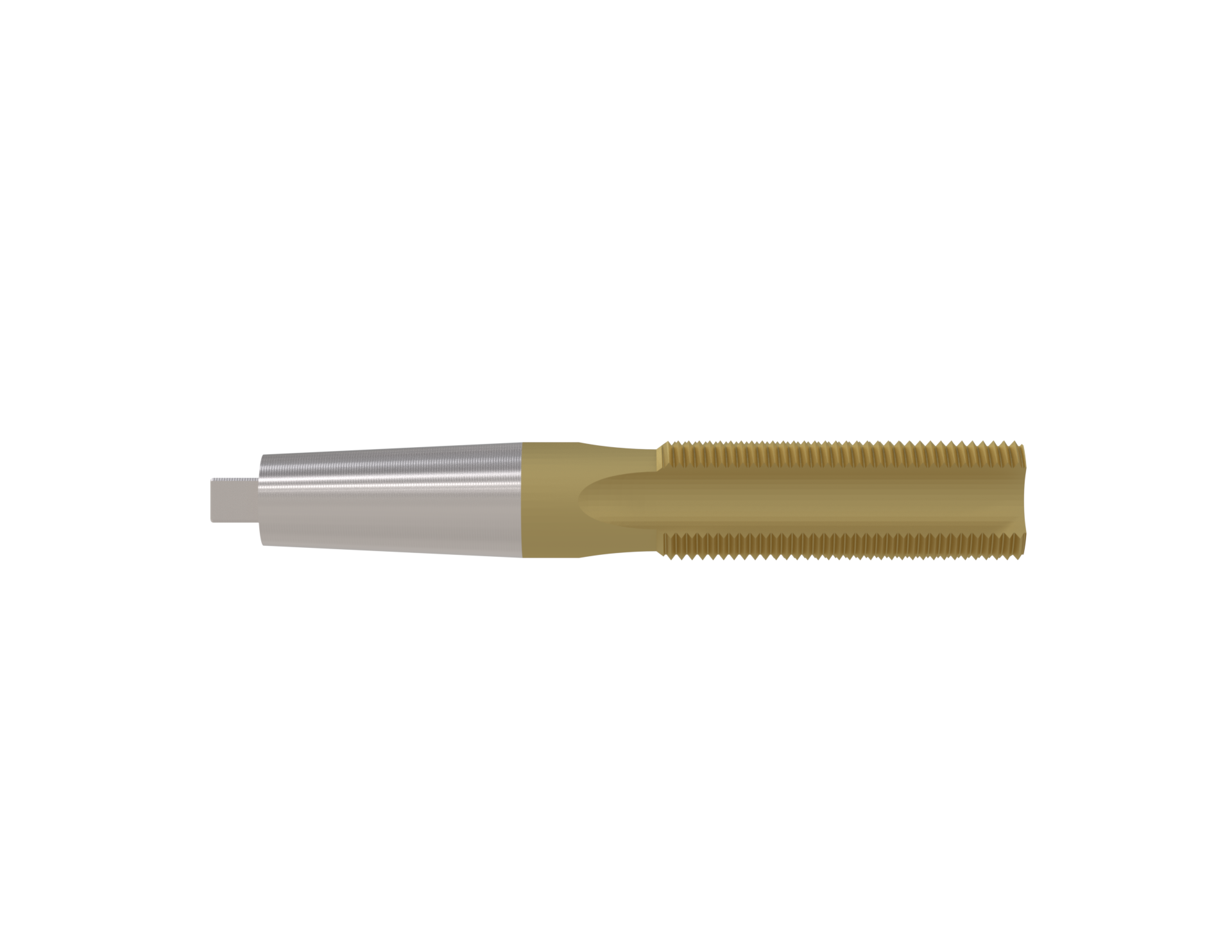

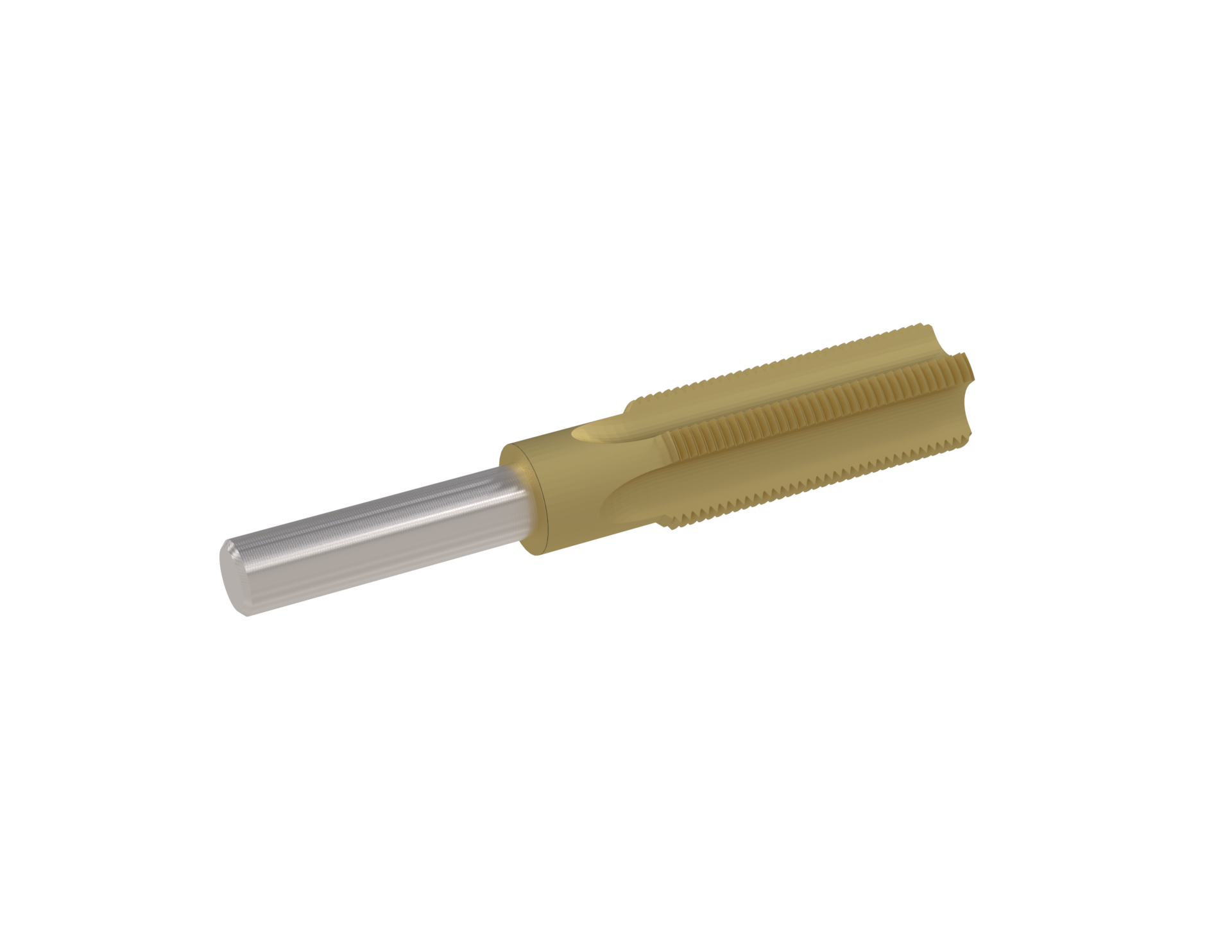

6. Montáž na kohoutek:
Montážní mechanismus, ať už rovný, kuželový nebo závitový, musí být kompatibilní s CNC strojem, aby byla zajištěna stabilita během provozu. Další podrobnosti naleznete v tabulce níže (Montáž nástroje).

7. Výběr materiálu:
Výběr vhodného materiálu pro baterii je zásadní pro výkon a dlouhou životnost. Vysokorychlostní ocel (HSS) nabízí všestrannost a hospodárnost pro obecné aplikace, zatímco karbid vyniká ve vysokorychlostních operacích na tvrdých materiálech díky své vynikající odolnosti proti opotřebení. Práškový kov vyvažuje houževnatost a odolnost proti opotřebení, takže je ideální pro náročná prostředí.

8. Nátěry a povrchové úpravy:
Povlaky zvyšují výkon závitníku snížením tření, zvýšením odolnosti proti opotřebení a prodloužením životnosti nástroje. Možnosti jako nitrid titanu (TiN), nitrid titanu a hliníku (TiAlN) nebo diamant podobný uhlíku (DLC) jsou zvláště účinné pro vysokorychlostní a vysokoteplotní obrábění.

9. Kanály chladicí kapaliny:Závitníky mohou být navrženy s vnitřními chladicími kanály pro náročné operace, aby se zlepšila účinnost chlazení a odvod třísek, což zajišťuje přesné řezání závitů v obtížně obrobitelných materiálech.

3. Spolupráce a přizpůsobení:

Společný přístup společnosti Baucor k procesu navrhování zajišťuje, že plně rozumíme vašim jedinečným potřebám. Poradíme s výběrem materiálu, geometrií závitníku a možnostmi dokončování. Tato metoda nám umožňuje dodávat nástroje pro řezání závitů, které splňují a předčí vaše očekávání.

Typy klepnutí:

Baucor poskytuje různé CNC závitořezné nástroje, z nichž každý je navržen pro konkrétní aplikaci.

Níže jsou kohoutky seskupeny podle typu:

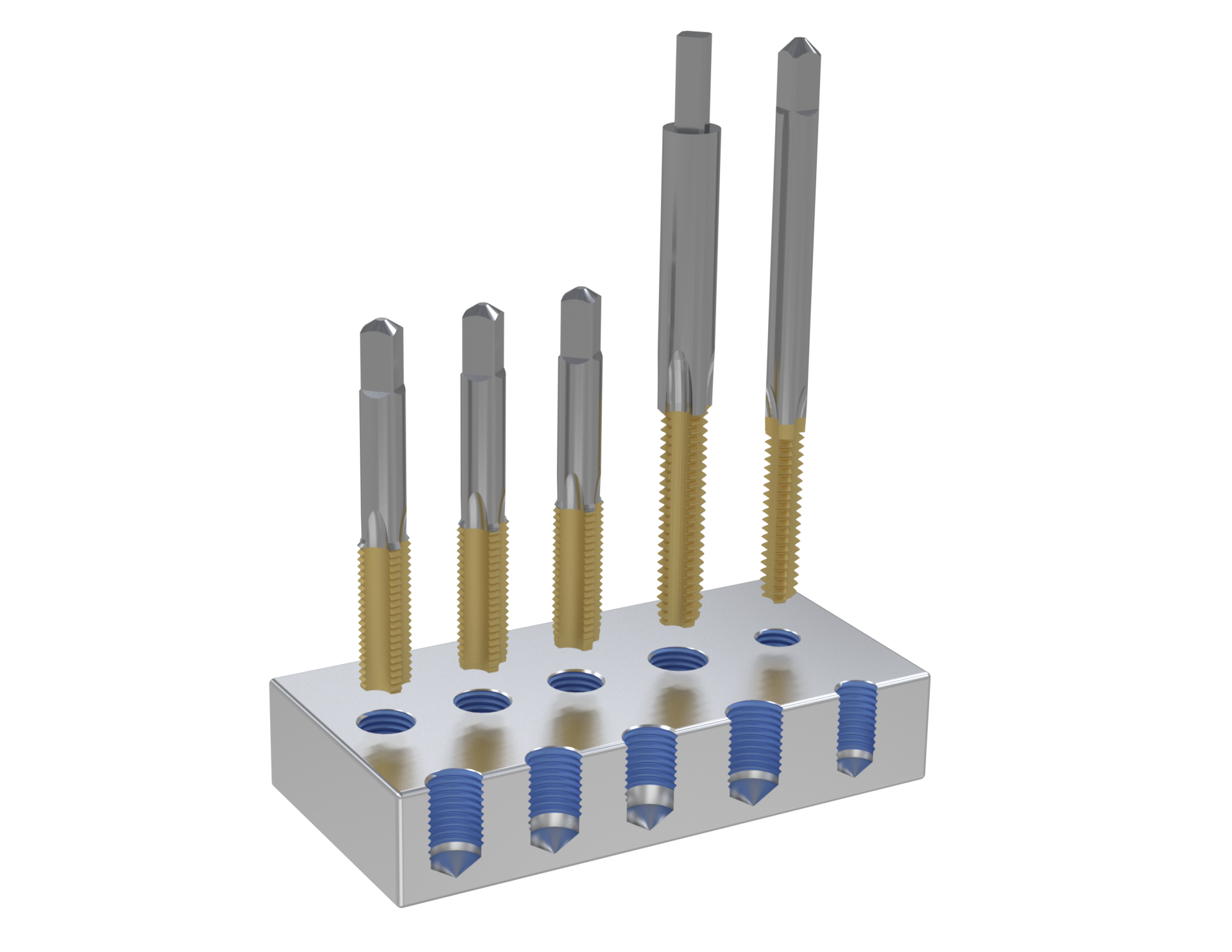

A. Kohouty pro všeobecné použití

1. Spodní kohouty: Navrženo pro závitování blízko dna slepých otvorů, s minimálním zkosením.
2. Zástrčky: Vyznačují se středním zkosením, díky čemuž jsou vhodné pro všeobecné potřeby řezání závitů do různých materiálů.

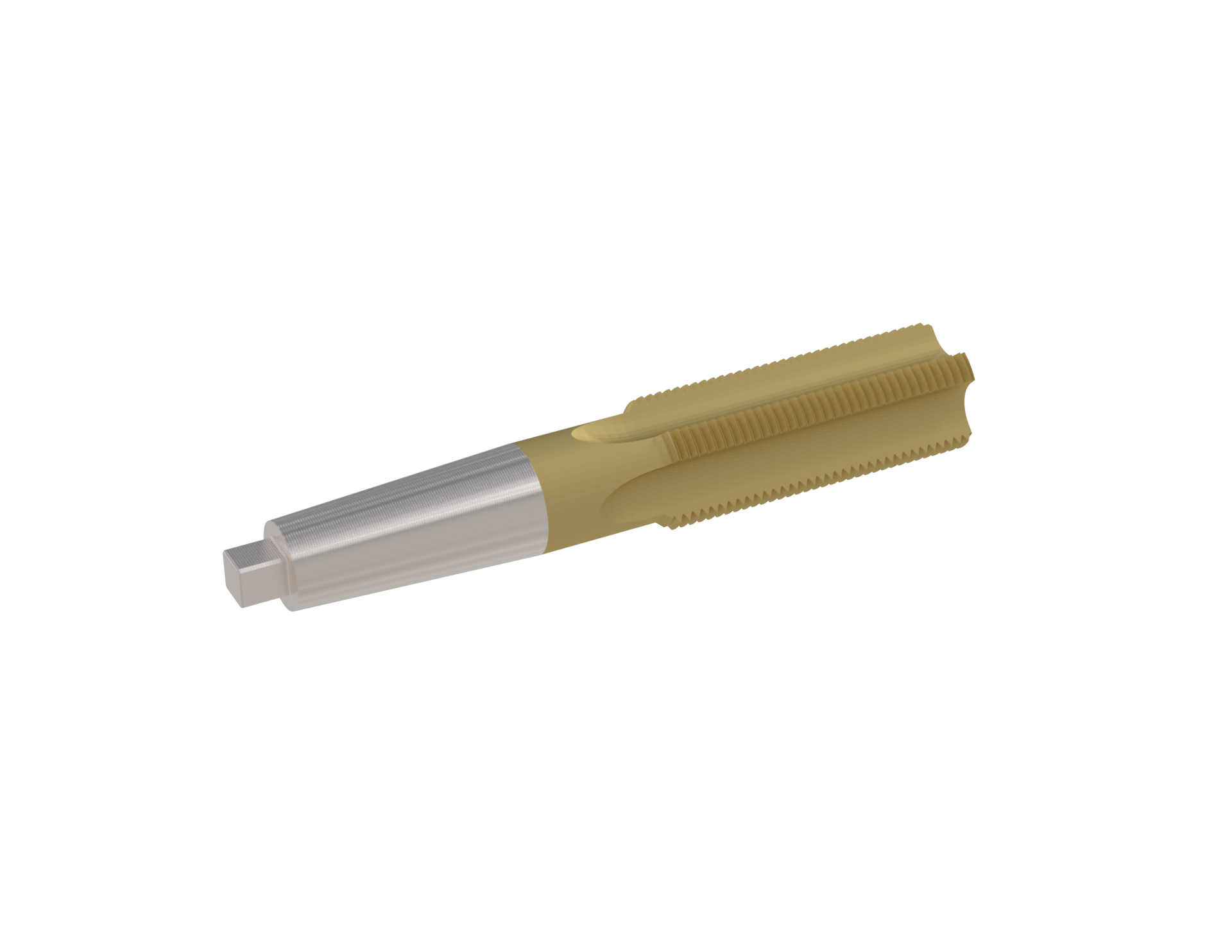

3. Kuželové kohoutky: Tyto závitníky se vyznačují dlouhým náběhem, který je ideální pro zakládání závitů v nových dírách nebo houževnatých materiálech.

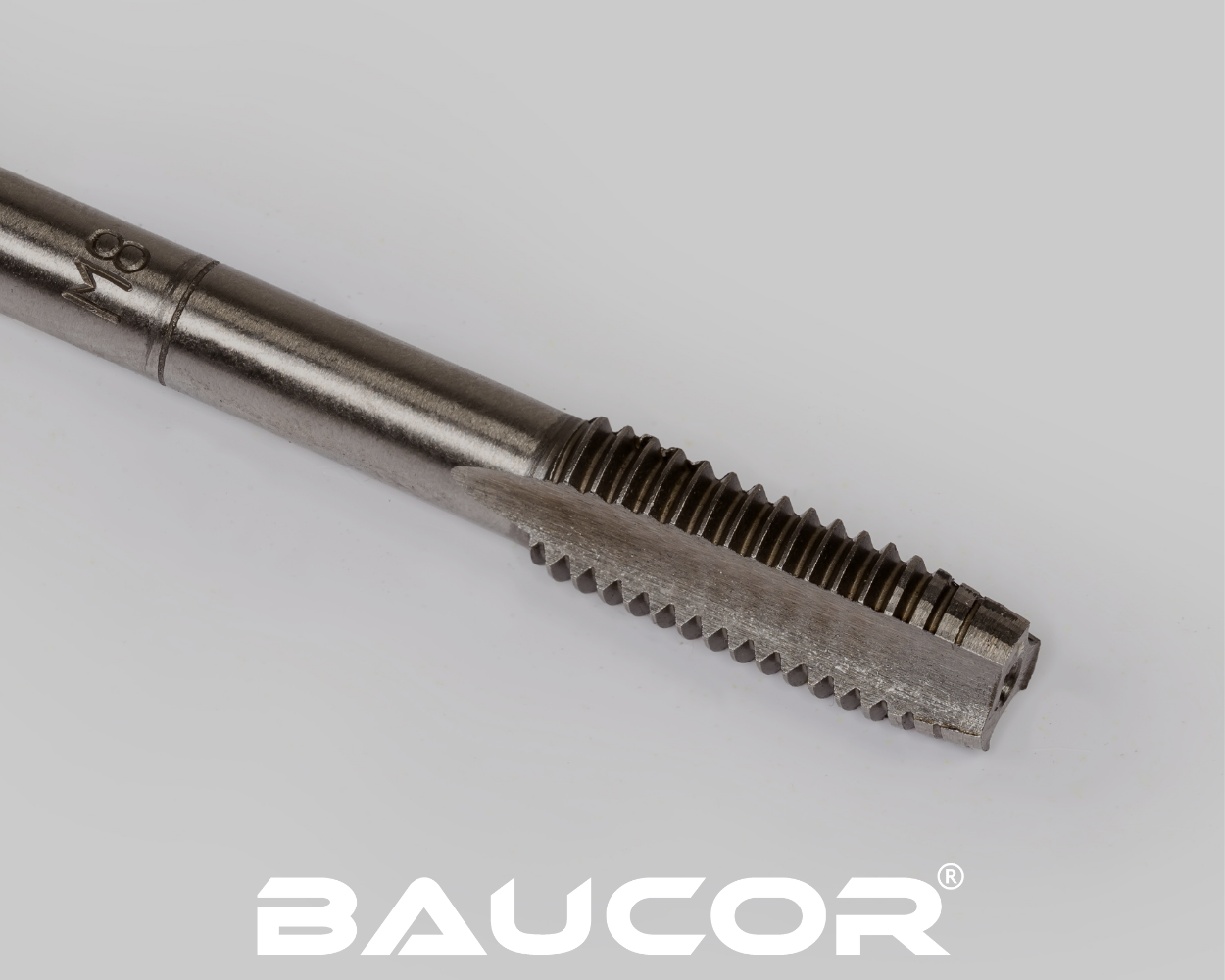

4. Přímá flétna / ruční kohoutky: Všestranné ruční závitníky s rovnými drážkami, vhodné pro řezání závitů do měkčích materiálů a základní aplikace.
5. Strojní šroubové závitníky: Přesné závitníky, které jsou určeny pro vytváření závitů ve strojních šroubech a nabízejí vysokou přesnost pro průmyslové aplikace.

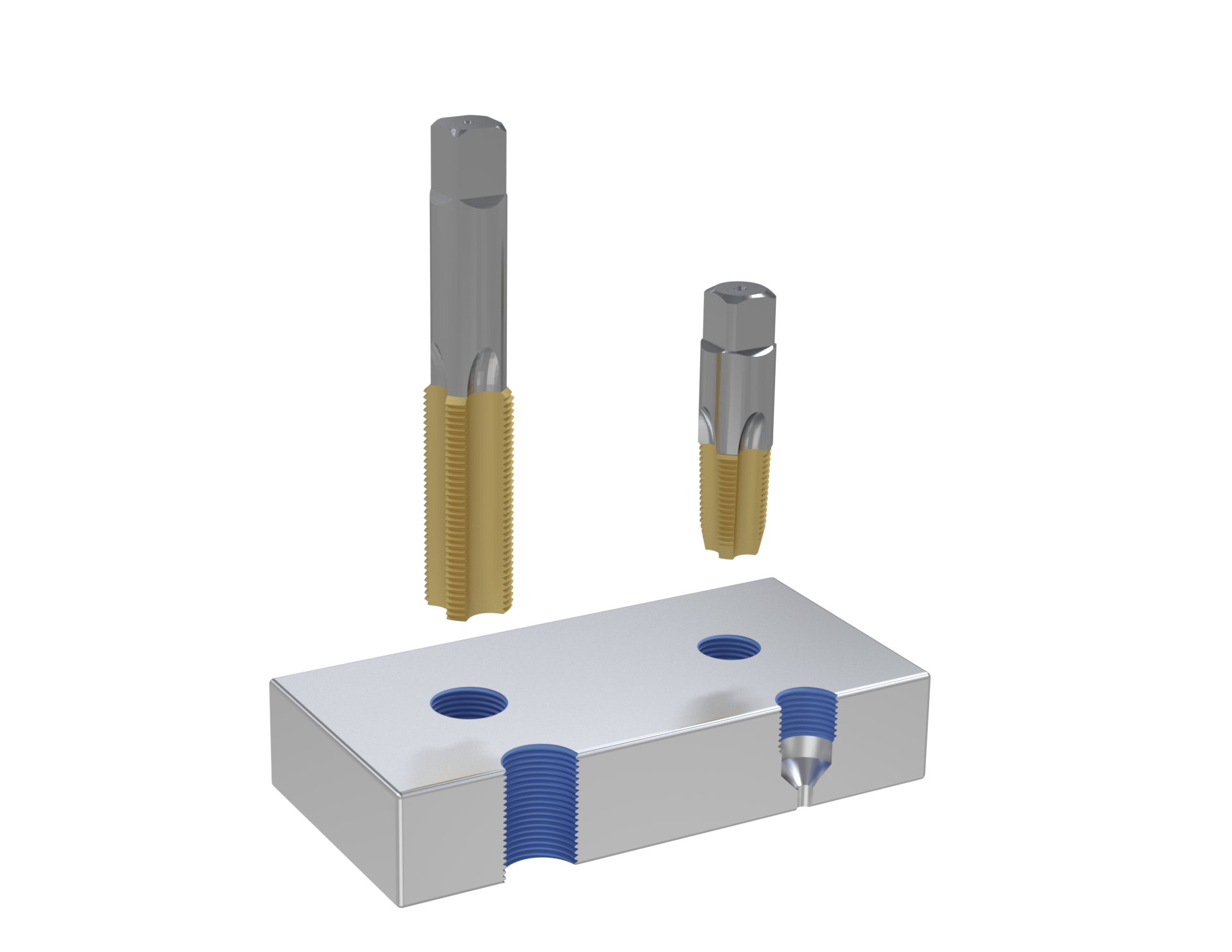

B. Potrubní a plynové kohouty

1. Potrubní kohouty: Navrženo pro závitování trubek a tvarovek, zajišťujících bezpečné spojení v instalatérských a průmyslových aplikacích.

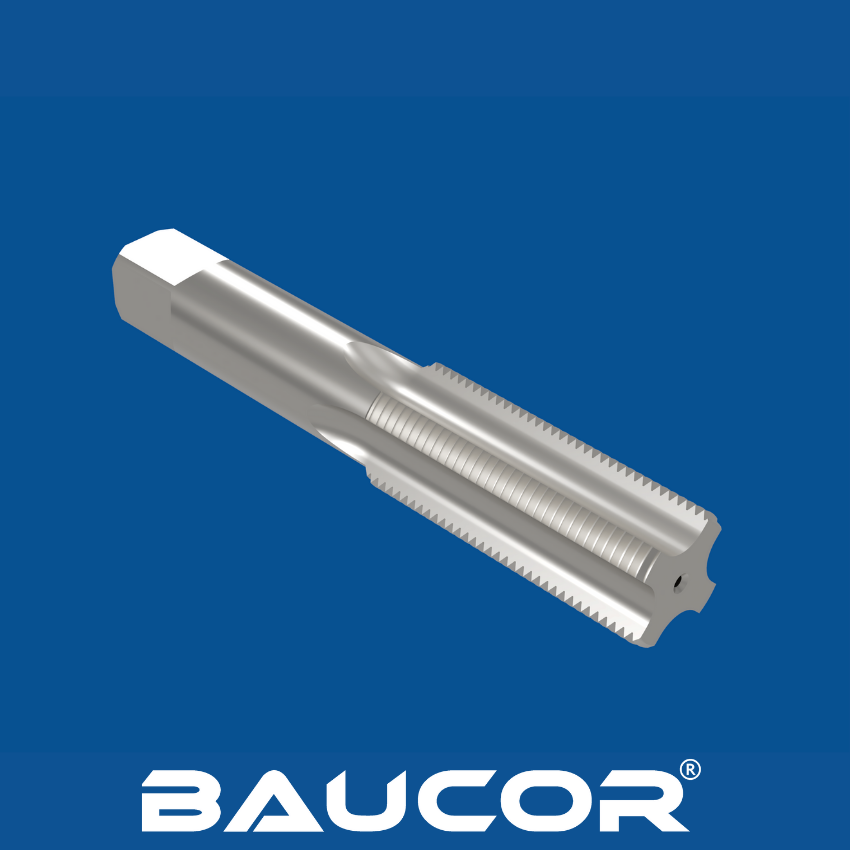

2. Plynové závitové závitníky: Speciálně vytvořeno pro výrobu plynotěsných závitů v trubkách a armaturách, zajišťujících vzduchotěsné těsnění.

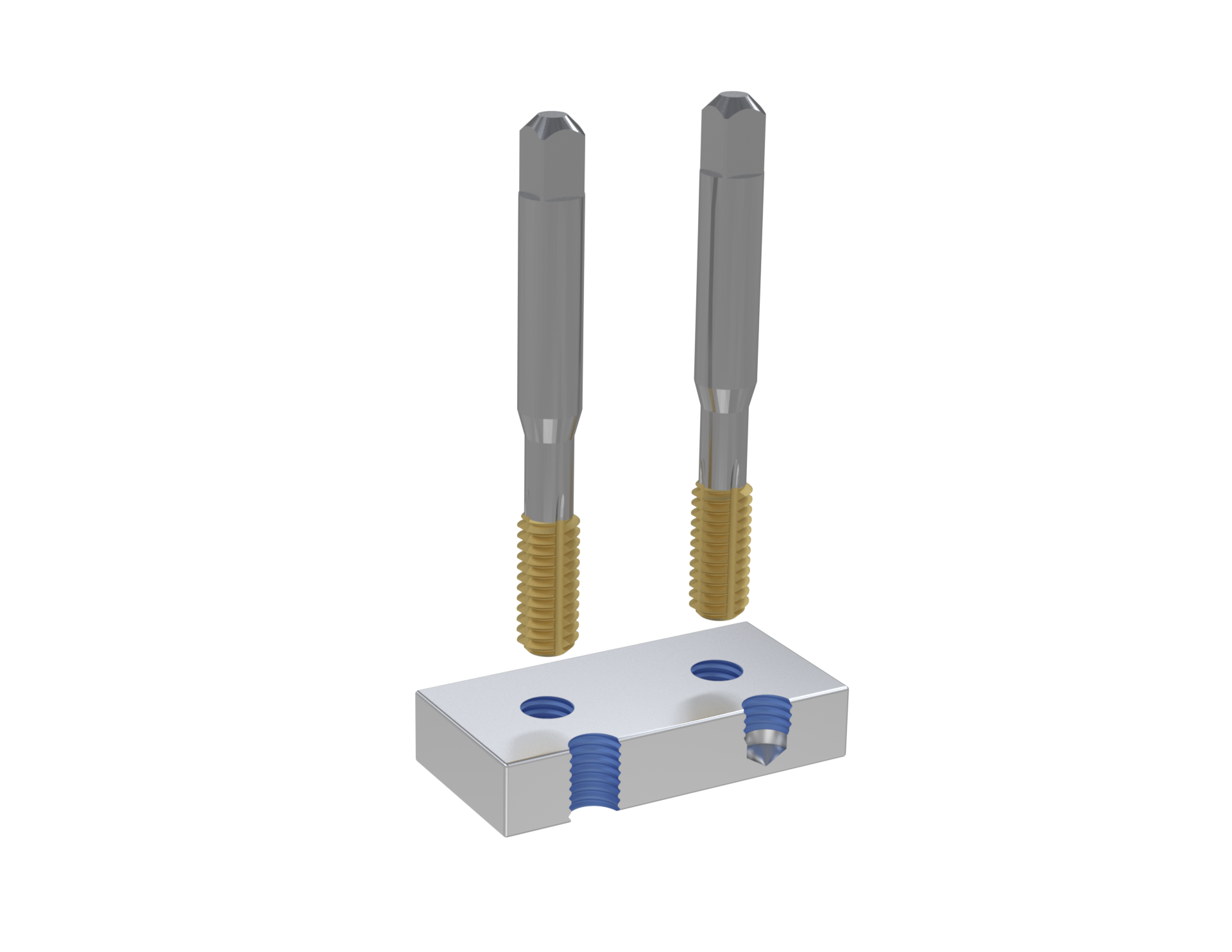

C. Tvarovací závitníky

1. Závitníky pro tvarování závitů: Tyto závitníky vytvářejí závity přemisťováním materiálu místo řezáním, což je ideální pro tvárné materiály, jako je hliník nebo měď.

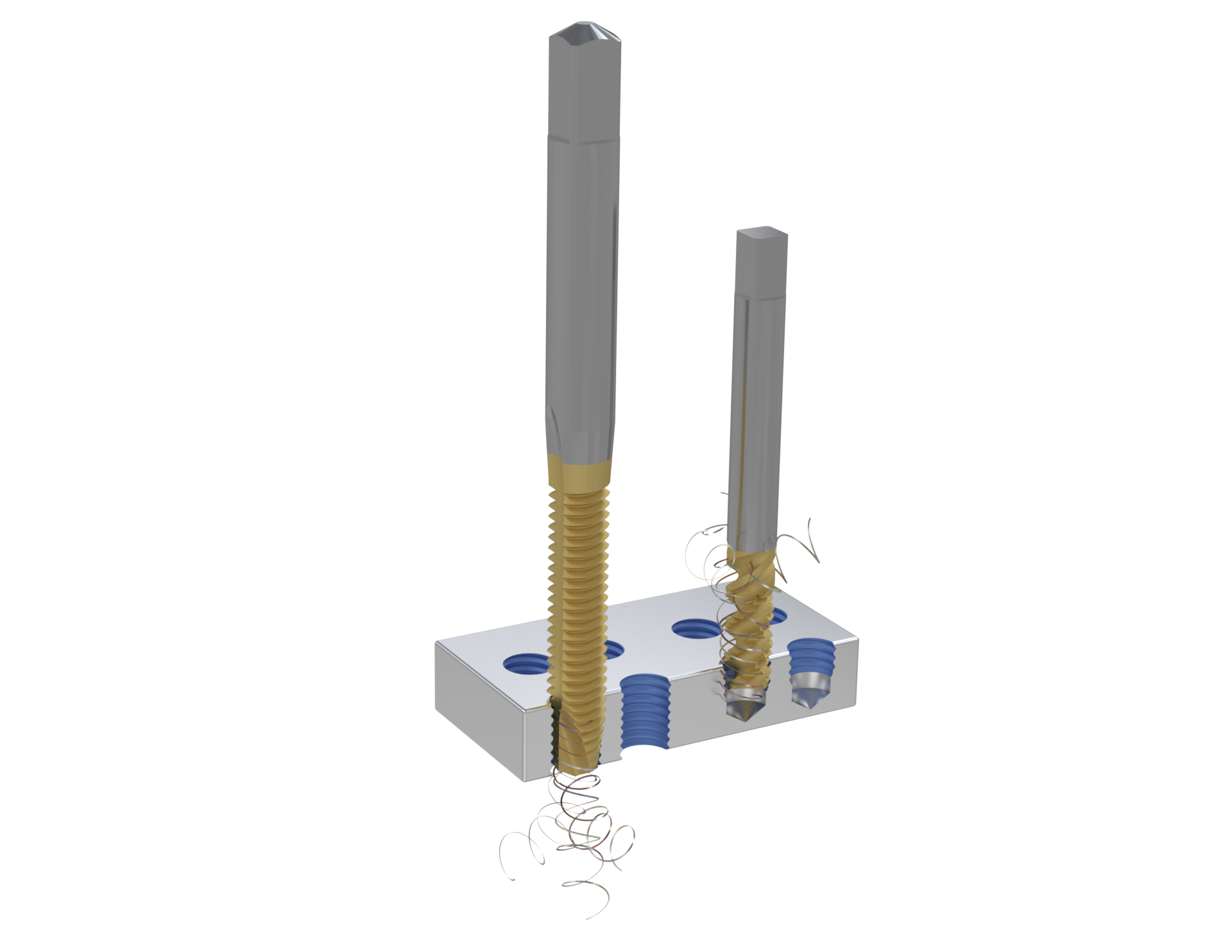

D. Závitníky se spirálovou drážkou a spirálovým hrotem

1. Závitníky se spirálovým hrotem: Tyto závitníky jsou optimalizovány pro průchozí otvory a posouvají třísky dopředu pro čisté navlékání.

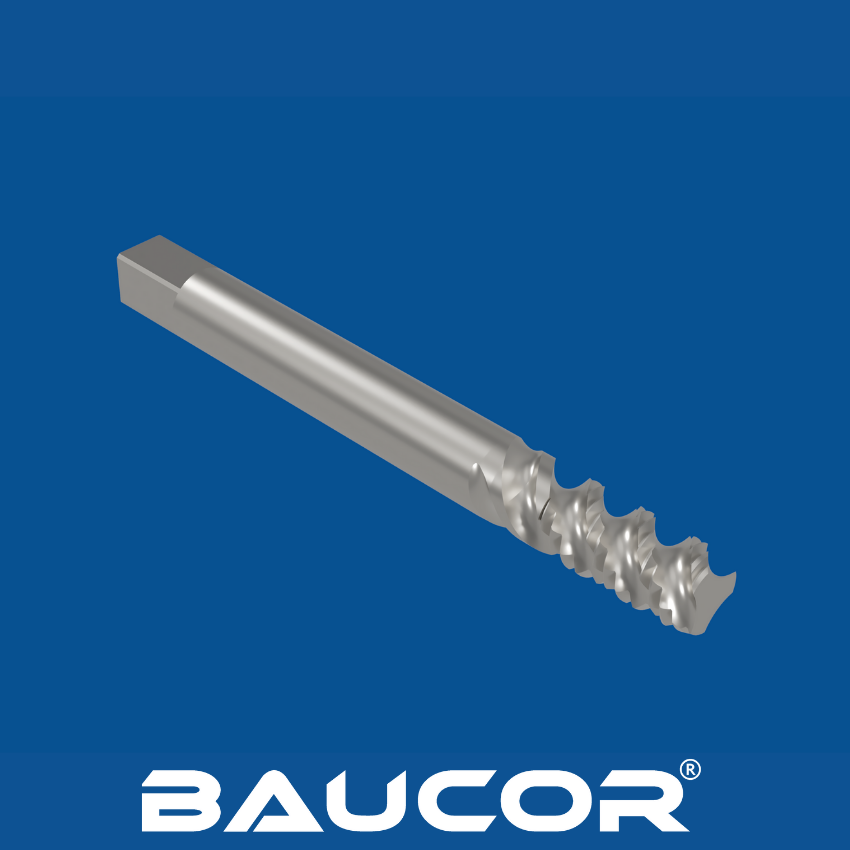

2. Kleště na spirálovou flétnu: Nejlepší pro slepé otvory, tyto závitníky směrují třísky dozadu, aby se zabránilo ucpání a zajistila přesnost.

E. Speciální kohoutky

1. Závitníky se zahnutou stopkou: Vyznačte se zahnutou stopkou pro přístup do stísněných prostor nebo řezání závitů v těžko dostupných místech.
2. Kombinované kohoutky: Spojte vrtání a závitování do jednoho nástroje, šetříte čas a zvyšujete efektivitu ve vícestupňových procesech.

Před pokračováním ve výrobě je nezbytné ověřit návrh pomocí metod numerické analýzy, jako je analýza konečných prvků (FEA) nebo prototypování. Metody rychlého prototypování, jako je 3D tisk, umožňují praktické posouzení funkčnosti, ergonomie a kompatibility návrhu v rámci stroje. Je-li třeba, upravte návrh na základě zpětné vazby z analýzy nebo prototypu.

CNC nástroje pro řezání závitů Baucor jsou vyrobeny s přesností a odborností, což zajišťuje vysoký výkon, odolnost a spolehlivost. Ať už potřebujete standardní závitníky nebo řešení na míru, jsme odhodláni dodávat nástroje, které rozšíří vaše obráběcí schopnosti. Kontaktujte Baucor ještě dnes a vyviňte perfektní CNC závitník pro vaše potřeby řezání závitů.
